СУН-0.6, СУН-1.8МЛ
Универсальные намоточные станки
с диалоговым программированием параметров намотки
   Компактные настольные одношпиндельные станки предназначены для намотки несложных открытых катушек и позволяет проводить рядовую и упорядоченную намотку катушек СУН-0.6 проводом диаметром 0,02...0,6 мм, а СУН-1.8МЛ проводом диаметром 0,02...1,8 мм (примеры). Намотку станки производят по программам, которые вводятся с клавиатуры станка в диалоговом режиме.
   Параметры намотки , вводимые в программу :
  • положение начала намотки (слева/справа);
  • способ управления скоростью намотки (ручной/автомат);
  • интенсивность разгона и торможения шпинделя;
  • скорость намотки;
  • направление вращения шпинделя;
  • количество витков катушки;
  • начальная и конечная координаты катушки;
  • шаг раскладки;
  • необходимость остановки в конце каждого слоя;
  • количество 1/16 долей витка в конце намотки.
    По желанию заказчика станки дополнительно комплектуется СУН-0.6 - натяжными устройствами для проводов от 0,02мм до 1,2 мм., смотчиками , педальным регулятором , задней бабкой, а СУН-1.8МЛ - натяжными устройствами для проводов от 0,02мм до 1,8 мм., смотчиками , педальным регулятором, устройством смоточно-натяжным ПЗН-4 и, при необходимости, оправками под каркас заказчика. Данные модели станков позволяют при необходимости произвести модернизацию системы управления соответственно до моделей СУН-0.6Р и СУН-1.8МЛР с расширенными возможностями программирования.
   Кроме того, наши специалисты, по вашему заданию, могут разработать технологию и программы намотки для изготовления самых сложных намоточных изделий, а также новые модификации настоящих станков.
СУН-0.6 - базовое исполнение
СУН-0.6 - базовое исполнение станка.

СУН-1.8MЛ - базовое исполнение
СУН-1.8МЛ - базовое исполнение станка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЕдиница измеренияЗначение
СУН-0.6СУН-1.8МЛ
Диапазон проводов мм 0,02...0,6* 0,02...1,8*
Максимальная ширина намотки мм 180 220
Максимальный диаметр намотки мм 160 230
Максимальный статический крутящий момент Нм 4 6
Максимальная скорость вращения об/мин 6000;
Регулирование скорости вращения программное,
потенциометром на лицевой панели
или педальным регулятором
Дискрета отсчета положения шпинделя виток 1/16
Максимальный шаг раскладки мм 9,99
Максимальная скорость раскладчика мм/сек 25 50
Дискрета задания шага раскладки мм 0,001
Минимальная дискрета перемещения раскладчика мм 0,003 0,006
Максимальное число индицируемых витков шт. 65 000
Максимальное количество программ намотки, хранящееся в энергонезависимой памяти шт. 10
Потребляемая мощность Вт 450 820
Напряжение питания В 220
Габаритные размеры станка мм 570 х 360 х 270 720 х 440 х 340
Масса кг 39 55
* для максимального диаметра намотки.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА
  • автономный привод раскладчика, на базе шагового двигателя, позволяющий осуществлять независимые от шпинделя перемещения, например, выход в начало намотки;
  • высокая точность перемещения раскладчика за счет применения зубчатых ремней в приводе;
  • высокомоментный электромагнитный тормоз;
  • возможность задания направления вращения шпинделя , как против, так и по часовой стрелке;
  • высокая точность останова (дискрета задания количества витков – 1/16 витка);
  • возможность задания скорости намотки как программно , так и потенциометром на лицевой панели станка или педальным регулятором;
  • возможность ограничения максимальной скорости шпинделя при ручном управлении скоростью;
  • возможность корректировки раскладки во время намотки дополнительными кнопками управления;
  • удобные и функциональные дисплей и клавиатура;
  • высокая надежность и ремонтопригодность за счет приминение современных микроконтроллеров, частотного преобразователя и электронных компонентов;
  • не требующая обслуживания механика станка;
  • ввод и редактирование программ намотки, которые сохраняются в памяти даже при отключении напряжения питания;
  • функция "электронная линейка" незаменима для измерения реальных координат раскладчика;
  • сохранение состояния станка и данных намотки при неожиданном отключении питания;
  • встроенная система самодиагностики аварийных и некорректных ситуаций;
  • простота и надежность в работе, программировании и обслуживании;
  • гарантийное и сервисное обслуживание предприятием-изготовителем ;
СУН-0.6 - пример 1 СУН-0.6 - пример 2

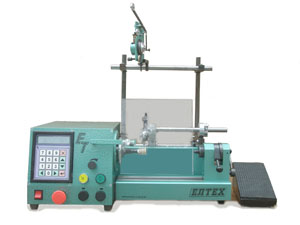

СУН-0.6 - пример исполнения станка с задней бабкой, натяжным устройством, проводоукладчиком, педальным регулятором СУН-0.6 - пример исполнения станка с удлиненной задней бабкой, натяжными устройствами, проводоукладчиком, смотчиком
СУН-0.6 - пример 3 СУН-1.8MЛ - базовое исполнение 2012-15 гг. выпуска
СУН-0.6С - пример исполнения станка со специальными функциями управления СУН-1.8МЛ - базовое исполнение станка 2012-15 гг. выпуска
