Промислове намотувальне та пресове обладнання від ТзДВ «ЕЛТЕХ»
Виробництво високоточних одношпиндельних намотувальних верстатів (серія СУН), пресів, штампів та спеціалізованої оснастки для електротехнічної, радіотехнічної, приладобудування та інших галузей промисловості.
Популярна модель: СУН-1.8МЛР
Універсальний намотувальний верстат з розширеною системою програмування, автономним приводом розкладчика та електромагнітним гальмом (провід Ø 0,02...1,8 мм).
Дізнатися характеристикиПро підприємство ТзДВ «ЕЛТЕХ»
Товариство з додатковою відповідальністю "ЕЛТЕХ" засноване 2 червня 1989 року, підприємство спеціалізується на розробці та серійному випуску обладнання для намотування котушок, опресовування контактів та штампування. Наша продукція успішно використовується на підприємствах України та експортується у країни Європи.
Точність
Сучасні системи програмування та керування забезпечують високу якість намотки.
Надійність
Багаторічний досвід виробництва промислового обладнання гарантує довговічність та стабільність роботи.
Міжнародне визнання
Партнерські мережі та представництва у країнах Європи підтверджують високий стандарт якості.
Намотувальне обладнання (серія СУН)
Одношпиндельні верстати для рядової, секційної, пірамідальної та ортоциклічної намотки котушок широкого діапазону габаритів та намотувальних матеріалів.
СУН-4
Найбільший настільний одношпиндельний верстат для всіх видів відкритих котушок.
- Діаметр проводу: 0,1...4,0 мм
- Макс. ширина намотки: 350 мм
- Макс. діаметр котушки: 450 мм
- Живлення: 230 В, 1,2 кВт
СУН-1.8МЛР
Універсальний намотувальний верстат із розширеною системою керування.
- Діаметр проводу: 0,02...1,8 мм
- Макс. ширина намотки: 220 мм
- Макс. діаметр котушки: 230 мм
- Живлення: 230 В, 0,82 кВт
СУН-0.6Р
Компактний настільний одношпиндельний верстат з розширеними можливостями програмування.
- Діаметр проводу: 0,02...0,6 мм
- Макс. ширина намотки: 180 мм
- Макс. діаметр котушки: 160 мм
- Живлення: 230 В, 0,45 кВт
Інші моделі серії СУН:
СУН-1.8МЛ, СУН-0.6: Верстати для нескладних відкритих котушок зі спрощеним введенням параметрів програм намотки.
Основні технічні характеристики верстатів серії СУН
| Параметр | СУН-4 | СУН-1.8МЛР | СУН-1.8МЛ | СУН-0.6Р | СУН-0.6 |
|---|---|---|---|---|---|
| Діаметр проводу, мм | 0,1 ... 4,0 | 0,02 ... 1,8 | 0,02 ... 1,8 | 0,02 ... 0,6 | 0,02 ... 0,6 |
| Макс. ширина намотки, мм | 580 | 330 | 330 | 330 | 330 |
| Макс. діаметр котушки, мм | 450 | 230 | 230 | 160 | 160 |
| Макс. крок розкладки, мм | 9,99 | 9,99 | 9,99 | 9,99 | 9,99 |
| Дискрета завдання кроку розкладки, мм | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Дискрета відліку положення шпинделя, витки | 1/16 | 1/16 | 1/16 | 1/16 | 1/16 |
| Частота обертання шпинделя ( І ступінь / ІІ ступінь )*, об/хв | 0 ... 750/1500 | 0 ... 6000 | 0 ... 6000 | 0 ... 6000 | 0 ... 6000 |
| Макс. число відображення витків, шт. | 99 999 | 99 999 | 65 000 | 99 999 | 65 000 |
| Набір параметрів / Кількість програм | Розширений / до 256 | Розширений / до 256 | Базовий / до 10 | Розширений / до 256 | Базовий / до 10 |
| Живлення, В / кВт | 230 / 1,2 | 230 / 0,82 | 230 / 0,82 | 230 / 0,45 | 230 / 0,45 |
| Габаритні розміри, мм / Вага, кг | 990 х 540 х 630 / 120 | 720 х 440 х 340 / 62 | 720 х 440 х 340 / 62 | 570 х 360 х 270 / 54 | 570 х 360 х 270 / 42 |
* Регулювання швидкості обертів програмне, потенціометром на лицевій панелі або педальним регулятором
Оснастка та пристрої
Пристрої служать для здійснення процесу намотування або його полегшення, зручності. Можуть бути включені в базові варіанти верстатів або замовлені окремо під конкретний виріб.
Задня бабка (для СУН-0.6/СУН-0.6Р)
Для додаткової опори довгих або складних намотувальних оправок з обертовим центром.
Пристрій натяжний УН-0,05
Для натягу проводу Ø 0,02-0,05 мм у всьому діапазоні швидкостей.
Пристрій натяжний УН-0,12
Для натягу проводу Ø 0,05-0,12 мм у всьому діапазоні швидкостей.

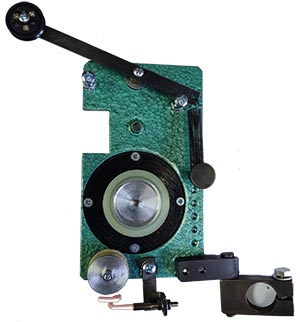

Пристрій натяжний УН-0,12К
Для натягу оптоволокна або проводу зусиллям 7-70 грам.
Пристрій натяжний УН-0,5
Для натягу проводу Ø 0,12-0,5 мм у всьому діапазоні швидкостей.
Пристрій натяжний УН-1,2
Для натягу проводу Ø 0,5-1,2 мм у всьому діапазоні швидкостей.
Пристрій ПЗН-4
Змотування з тарної котушки та натяг проводу Ø 1,2-4 мм.
Проводоукладчик №1
Спрямування проводу Ø 0,02-0,5 мм в зону намотування.
Проводоукладчик №2
Спрямування проводу Ø 0,5-1,8 мм в зону намотування.
Змотчик
Безінерційне змотування з тарної котушки Ø до 170 мм.
Педальний регулятор
Плавне регулювання швидкості обертання шпинделя ногою.

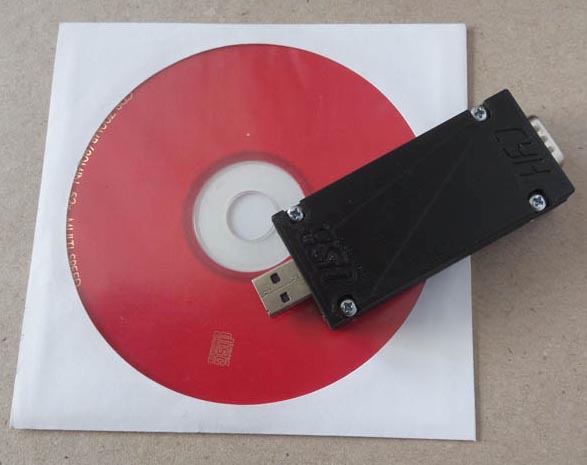

Комплект КПП СУН
Програма SUNED + USB-адаптер для створення програм на ПК.
Пресове обладнання та штампи
ПК-1.5П
Електричний прес зусиллям 1,5 т для опресовування контактів та кабельних наконечників.
- Зусилля: 1,5 тонни
- Переріз проводів: 0,2...6,0 мм²
- Живлення: 230 В / 0,5 кВт
- Габарити: 480 х 290 х 560 мм
ШО-1 та ШО-2
Штампи опресовування контактних затискачів та наконечників (переріз 0,2...6 мм²).
- ШО-1: поздовжнє розташування у ланцюжку
- ШО-2: поперечне розташування у ланцюжку
- Сумісність: прес ПК-1.5П тощо
Натисніть на зображення для збільшення

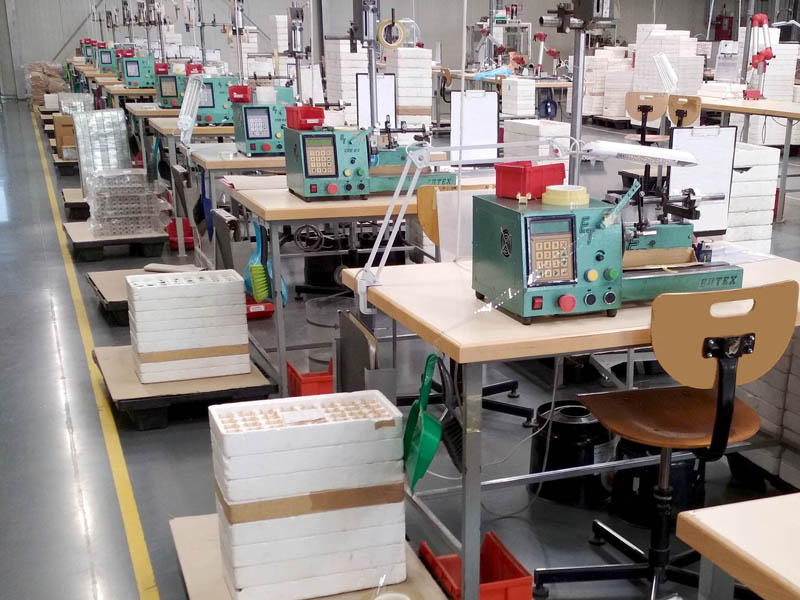

Приклади застосування обладнання
Наше намотувальне та пресове обладнання забезпечує високу універсальність і точність у різних галузях промисловості. Застосування охоплює широкий спектр технологічних процесів у приладобудуванні та електротехніці.
Намотувальні верстати (серія СУН)
На нашому обладнанні успішно виконується намотка широкого спектру матеріалів різного призначення на різної складності каркаси, безкаркасні спеціальні оправки:
-
Намотка котушки виток до витка з міжшаровою ізоляцією на верстаті СУН-1.8МЛР Відео
-
Намотка котушки проводом 1,5 мм на верстаті СУН-1.8МЛ Відео
-
Намотка стального дроту 0.9мм на верстаті СУН-1.8МЛ Відео
-
Намотка зварювального дроту на намотувальному верстаті СУН-1.8МЛР Відео
-
Намотка котушкових груп на намотувальному верстаті СУН-1.8МЛР Відео
-
Намотка проводом 1,25мм котушки полюса статора двигуна на верстаті СУН-1.8МЛР з застосуванням спеціального оснащення для встановлення Відео
-
Намотка багатообмоточної котушки проводом 0,1мм виток до витка на верстаті СУН-0.6Р Відео
-
Намотка багатошарової котушки виток до витка проводом 0.05мм Відео
-
Намотка спірали проводом 0.03мм на керн діаметром 0,3мм на верстаті СУН-0.6Р Відео
-
Намотка оптоволокна діаметром 0,25 мм на верстаті СУН-0.6Р Відео
-
Перемотка хірургічної нитки на намотувальному верстаті СУН-0.6Р Відео
-
Намотка волосіні на верстаті СУН-1.8МЛР Відео
Пресове обладнання та штампи
Преси моделей ПК-1.5 і ПК-1.8 забезпечують високу продуктивність та якісне опресовування кабельних наконечників різного призначення (як із ланцюжка, так і врозсип).
